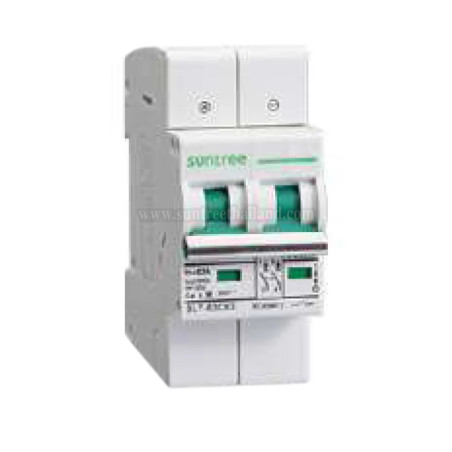

DISJONCTEUR DC SUNTREE 2P- 63A 800VDC

Disjoncteur DC SUNTREE 2P – 63 A – 800 VDC (MCB)

Ce disjoncteur fait partie de la série SL7N-63 de SUNTREE, une gamme de disjoncteurs miniatures spécialisés pour courant continu (DC), adaptés aux systèmes jusqu’à ≈800 V DC — idéal pour les systèmes solaires photovoltaïques, batteries, et autres applications DC de haute tension.

Caractéristiques techniques principales

 Général

Marque : SUNTREE

Série / Modèle : SL7N-63 (version 2 pôles pour DC)

Type : Disjoncteur miniature pour courant continu (DC MCB)

Nombre de pôles : 2P — coupe simultanément les lignes + et −

Courant nominal : 63 A

Tension nominale DC : 800 V DC — adapté aux installations haute tension DC comme PV ou stockage DC.

Protection & capacité

Protection contre les surcharges et les courts-circuits — coupe automatiquement lorsque le courant dépasse la limite nominale.

Capacité de coupure élevée : jusqu’à 6 kA (peut interrompre des défauts importants rapidement).

Distance d’ouverture de contact (> 8.5–9 mm) — assure une coupure efficace de l’arc électrique typique des circuits DC.

Contacts en graphite argenté pour meilleure conductivité et fonctionnement fiable.

Conception d’extinction d’arc avec plaques labyrinthiques pour améliorer la sécurité DC.

Caractéristiques supplémentaires

Poles non polarités : peut être connecté sans se soucier du sens des fils +/−.

Montage sur rail DIN standard (35 mm) pour intégration facile dans coffrets DC.

Indice de protection : IP40 (corps) / IP20 (aux bornes).

Température de fonctionnement : -30 °C à +70 °C (conditions normales d’installation).

Conforme aux normes : IEC 60947-2, CE, CB, TUV (selon version).

Fonctions & Utilisations

Ce disjoncteur DC 2P – 63 A – 800 VDC sert à :

Protéger contre les surcharges — empêche les courants excessifs de traverser le circuit.

Couper rapidement les courts-circuits même sous haute tension DC.

Isoler complètement les deux pôles (+ et −) pour une sécurité maximale.

Sécuriser les installations photovoltaïques et systèmes de stockage d’énergie DC, notamment entre panneaux solaires, batteries et onduleurs.

Applications typiques

 Protection des strings photovoltaïques (entre panneaux et onduleur).

 Protection des lignes DC vers les batteries de stockage.

 Protection des circuits dans installa­tions industrielles DC haute tension.

Pourquoi c’est essentiel ?

Dans les circuits à courant continu haute tension, l’arc électrique peut être très persistant et difficile à interrompre. Un disjoncteur DC spécialement conçu pour DC garantit une coupure efficace et sûre, ce qui améliore la sécurité globale du système et protège les équipements sensibles dans des applications solaires ou de stockage.
