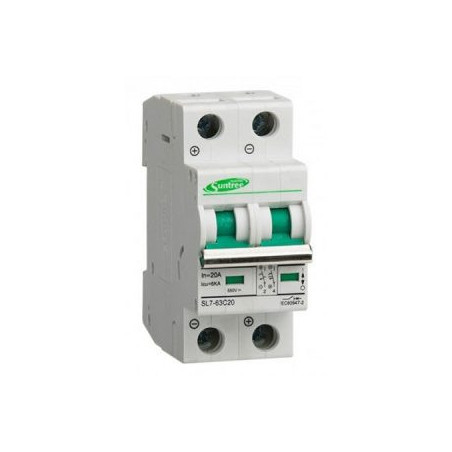

DISJONCTEUR DC SUNTREE 2P- 20A 800VDC

Disjoncteur DC SUNTREE 2P – 20 A – 800 VDC (type MCB)

Ce disjoncteur est un disjoncteur miniature (MCB) spécialement conçu pour les circuits DC (courant continu), ce qui est indispensable dans les systèmes photovoltaïques / batterie solaire / énergie renouvelable où la tension continue est élevée.

Spécifications techniques générales

Marque : SUNTREE

Modèle courant : SL72-DC-20 (ou équivalent)

Nombre de pôles : 2P (coupe à la fois le + et le – en DC)

Courant nominal : 20 A

Tension nominale : 800 V DC – adaptée pour PV ou gros systèmes DC haute tension.

Courbe de déclenchement : Type C (réagit aux surcharges et courts-circuits avec sensibilité moyenne adaptée aux circuits DC).

Pouvoir de coupure : ≈ 6 kA (capacité à interrompre un court-circuit jusqu’à ~6000 A).

Tension d’isolation (Ui) : ~1250 V (assure une isolation sûre au-dessus de la tension de service).

Installation : Rail DIN standard 35 mm (montage facile dans coffrets) — très courant pour disjoncteurs modulaires.

Protection : IP40 (corps), IP20 (aux bornes) — protège contre le contact accidentel et poussière légère.

Température de fonctionnement : environ -20 °C à +70 °C.

Caractéristiques supplémentaires :

Tripping thermique-magnétique pour surcharge et court-circuit

Contacts non-polarisés (peu importe le sens de branchement, +/-)

 Ce type de disjoncteur est largement utilisé pour protéger les entrées DC de régulateurs, onduleurs photovoltaïques, batteries de stockage et strings solaires. Sans protection DC adaptée, des arcs persistants dans les circuits hautes tensions peuvent provoquer des dommages.

À quoi sert ce disjoncteur ?

 Un disjoncteur DC 2P 20 A 800 VDC :

Protège le circuit contre les surcharges (au-delà de 20 A, le disjoncteur ouvre le circuit).

Interrompt rapidement les courts-circuits même sous tension DC élevée.

Coupe simultanément les deux pôles (+ et −) pour éliminer le courant dans toute la ligne de façon sûre — une exigence pour le courant continu.

C’est indispensable dans les installations solaires car la coupure en DC est plus difficile qu’en AC : l’arc électrique peut persister si la distance de contact n’est pas suffisante ou si le disjoncteur n’est pas prévu pour le DC.

Montage et installation

Couper toute alimentation avant intervention.

Fixer le disjoncteur sur un rail DIN 35 mm dans ton coffret DC.

Brancher les conducteurs + et − sur les bornes correspondantes.

Serrer les vis selon les couples recommandés (souvent ~2–3 Nm).

Vérifier la continuité, la polarité et le bon serrage.

Important : Assure-toi que toute installation DC utilise des composants certifiés pour le courant continu, car un disjoncteur AC n’est PAS adapté pour une tension DC élevée.
