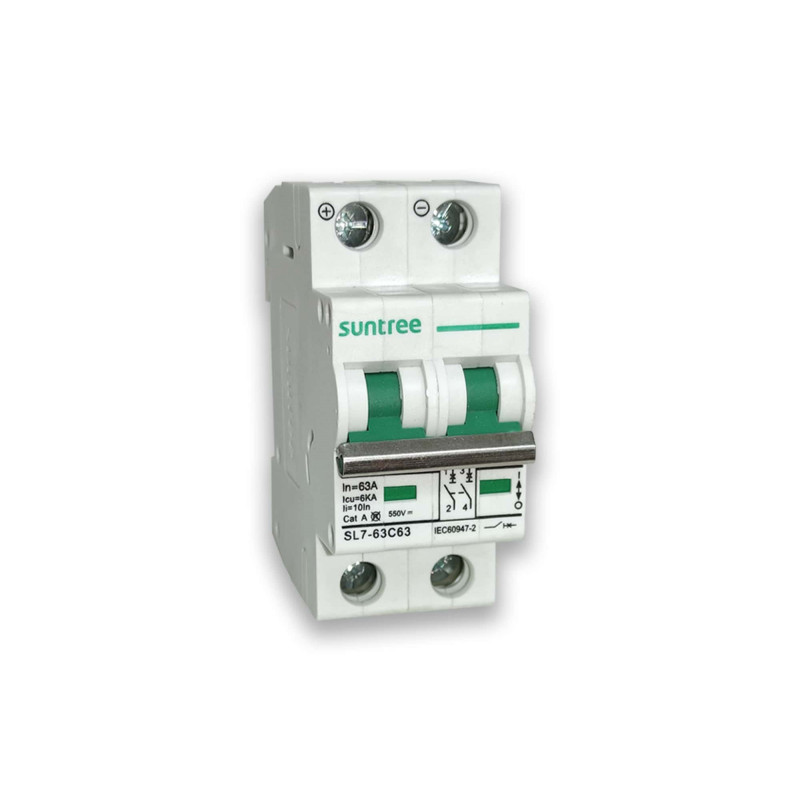

DISJONCTEUR DC SUNTREE 2P - 63A 550VDC

Disjoncteur DC SUNTREE 2P – 63 A – 550 VDC (type MCB)

Ce modèle fait partie de la série SL7N-63 de SUNTREE, une gamme de disjoncteurs miniatures à courant continu adaptés aux systèmes DC jusqu’à ≈550 V.

Caractéristiques techniques principales

Général

Marque : SUNTREE

Série / modèle : SL7N-63 (Version 2 pôles pour DC)

Type : Mini circuit breaker DC (MCB)

Nombre de pôles : 2P (coupe simultanément + et −)

Courant nominal : 63 A

Tension nominale DC : 550 VDC (2P) — conçu pour applications DC de moyenne à haute tension.

Protection & capacité

Protection contre les surcharges et les courts-circuits grâce au mécanisme thermo-magnétique.

Pouvoir de coupure élevé : jusqu’à 6 kA (capacité à interrompre des courants de défaut jusqu’à environ 6000 A).

Ouverture de contacts > 9 mm pour couper l’arc électrique rapidement — spécialement nécessaire en régime DC.

Construit pour le courant continu

Non polarisé : la connexion n’est pas sensible à la polarité (+/−), ce qui facilite le câblage sans crainte d’erreur de polarité.

Interruption rapide d’arc : structure spéciale d’extinction d’arc avec distance d’ouverture importante et conception en labyrinthes.

Protection isolation (Ui) : environ 1250 V DC — isolant bien au-dessus de la tension de service.

Installation & environnement

Montage : rail DIN standard de 35 mm — s’intègre facilement dans un coffret de distribution DC.

Indice de protection : IP40 (corps) / IP20 (bornes).

Température de fonctionnement : environ -30°C à +70°C — adapté à diverses conditions d’installation.

Conformité normes : IEC 60947-2, CE, TUV, CCC (selon versions).

À quoi sert ce disjoncteur ?

Un disjoncteur DC 2P 63 A 550 VDC sert à :

Protéger contre les surcharges — si le courant dépasse 63 A, le disjoncteur ouvre le circuit automatiquement.

Couper rapidement les courts-circuits même à haute tension DC.

Isoler complètement les lignes + et − en ouvrant les deux pôles simultanément — indispensable pour la sécurité des systèmes solaires.

 En installations PV ou batteries, la coupure du courant continu est plus délicate qu’en alternatif (AC) car l’arc électrique peut persister longtemps si les contacts ne sont pas conçus pour DC. Ce disjoncteur est dimensionné pour gérer cela.

Applications typiques

 Protection de strings photovoltaïques avant onduleur ou chargeur
 Protection de lignes DC vers batteries de stockage
 Protections de circuits DC de forte puissance dans systèmes hybrides ou industriels
