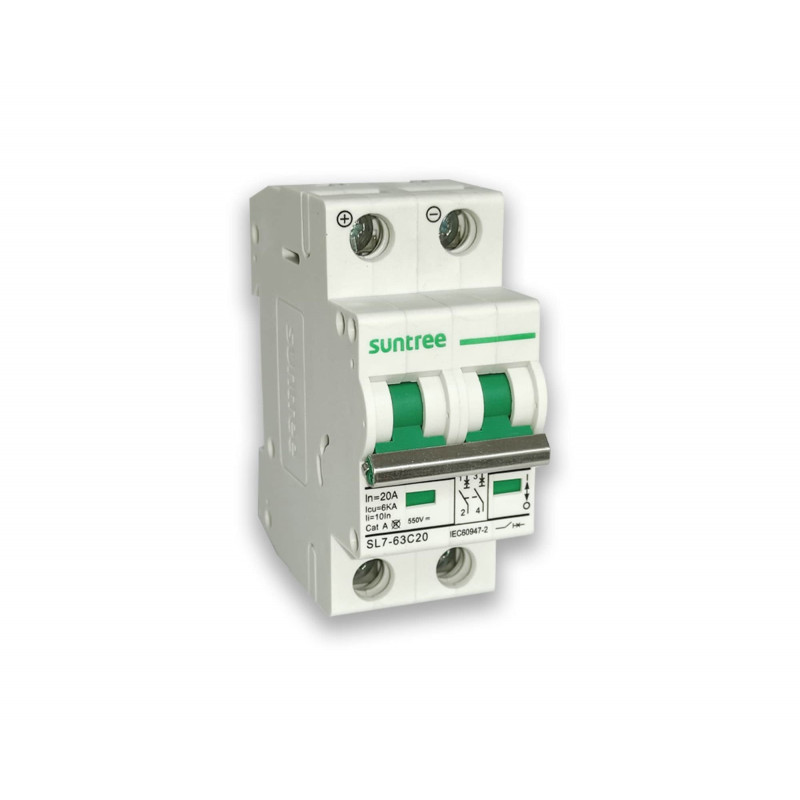

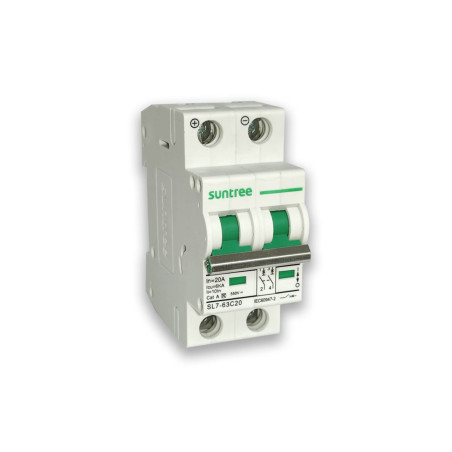

DISJONCTEUR DC SUNTREE 2P- 20A 550VDC

Disjoncteur DC SUNTREE 2P – 20 A – 550 VDC (MCB)

C’est un disjoncteur miniature à courant continu conçu pour protéger les circuits DC jusqu’à ≈550 V avec un courant nominal de 20 A — idéal pour les applications solaires et les coffrets de distribution DC.

Caractéristiques techniques

Général

Marque : SUNTREE

Modèle / Série : SL7N-63 (ou variante DC MCB 20 A)

Type : Disjoncteur miniature DC (MCB)

Nombre de pôles : 2P (coupe simultanément + et −)

Courant nominal : 20 A

Tension nominale DC : 550 V DC

Protection & capacité

Protection contre surcharges et courts-circuits par mécanisme thermo-magnétique.

Pouvoir de coupure : jusqu’à 6 kA (capacité d’interrompre des défauts de courant élevés).

Courbe de déclenchement : généralement Type B ou C (sensibilité adaptée aux charges DC).

Contacts adaptés DC : distance d’ouverture suffisante pour couper efficacement l’arc en DC.

 Construction & installation

Montage : Rail DIN standard 35 mm — installation facile dans les coffrets DC.

Non polarisé : installation possible sans se soucier du sens +/− (selon variante).

Indice de protection : IP40 sur le corps et IP20 aux bornes.

Température de fonctionnement : généralement de −20 °C à +70 °C.

Normes : Conforme aux standards IEC 60947-2, CE, CB (selon version).

À quoi sert ce disjoncteur ?

Un disjoncteur DC 2P 20 A 550 VDC :

Protège contre les surcharges lorsque le courant dépasse la valeur nominale (20 A).

Coupe rapidement les courts-circuits même en régime de tension continue élevée.

Isole complètement les deux pôles (+ et −) pour garantir une sécurité totale du circuit ou de l’équipement.

 C’est indispensable dans les systèmes photovoltaïques, coffrets combiner DC, batteries et onduleurs, car en DC les arcs électriques sont plus persistants et difficiles à interrompre sans composants spécialisés.

Applications typiques

Protection des strings solaires avant entrée d’onduleur ou régulateur.

Protection des lignes entre panneaux et batteries.

Protection des circuits DC dans systèmes de stockage et solutions industrielles.
